后置埋板

后置埋板产品介绍及规格参数

产品定义与功能

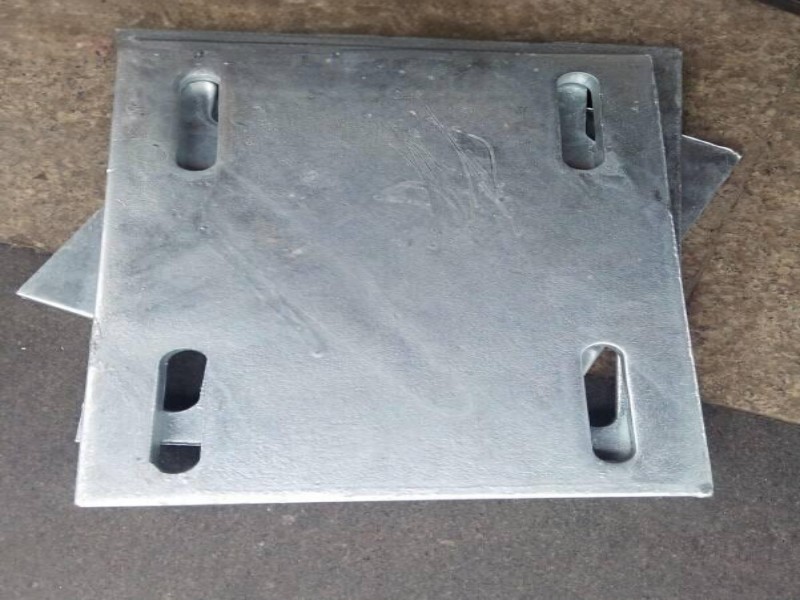

后置埋板是一种通过锚栓与基材（混凝土、石材等）固定的金属连接板，广泛应用于建筑幕墙、钢结构、设备安装等领域。其核心功能是为被连接件（如幕墙龙骨、支架）提供可靠的锚固基础，通过高强度螺栓或焊接实现二次连接，确保结构稳定性与安全性。

核心组成与材质

1. 埋板本体

• 碳钢：Q235B（普通强度）、Q355B（高强度），表面热镀锌或喷塑防腐。

• 不锈钢：304/316（适用于高腐蚀环境），无需额外防腐处理。

• 材质：

• 厚度：8mm-20mm（根据负载需求选择）。

2. 锚栓系统

• 类型：匹配膨胀锚栓、化学锚栓或机械锚栓（如扩孔型）。

• 材质：碳钢（镀锌）或不锈钢，与埋板材质兼容。

3. 配套组件

• 螺母、垫片、垫圈等，用于分散压力并确保紧固均匀。

产品特点

1. 灵活适配性：

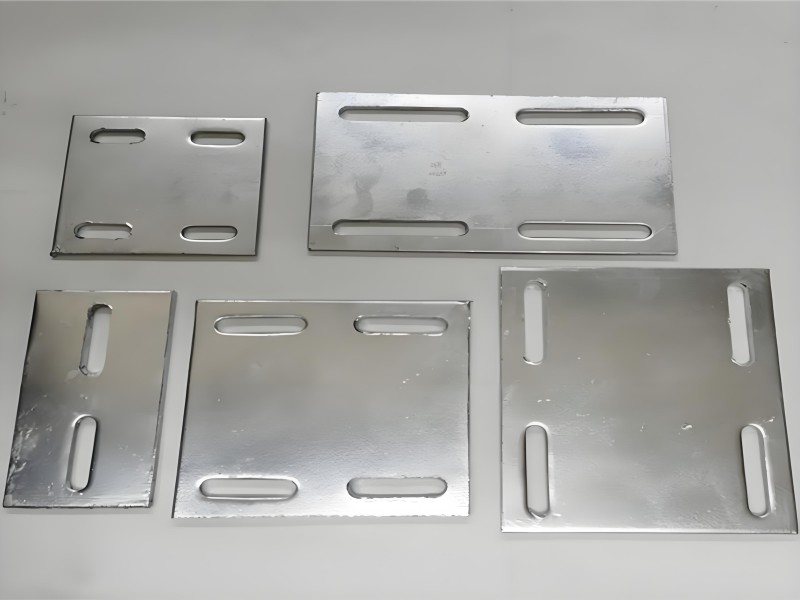

• 可定制尺寸与孔位，适应不同安装需求。

• 支持多种锚栓类型，适配混凝土、石材等基材。

2. 高承载能力：

• 抗拉强度≥300MPa（Q235B 材质），抗剪强度≥180MPa。

• 单点锚固力可达 50kN 以上（根据规格与锚栓类型）。

3. 防腐耐用：

• 热镀锌层厚度≥80μm，耐盐雾测试≥1000 小时。

• 不锈钢材质抗酸碱腐蚀，适合沿海、化工环境。

4. 施工便捷：

• 工厂预制，现场直接安装，减少焊接工作量。

• 调整孔位设计，允许 ±5mm 安装误差。

规格参数

注：

• 以上参数基于 C30 混凝土基材测试，实际承载力需结合锚栓类型与施工质量。

• 不锈钢材质埋板承载力为碳钢的 85%-90%（需根据具体型号调整）。

应用领域

• 建筑幕墙：石材 / 玻璃幕墙龙骨固定。

• 钢结构工程：钢梁与混凝土结构连接。

• 设备安装：重型机械、管道支架锚固。

• 桥梁与隧道：支座垫板、电缆桥架安装。

• 市政设施：路灯、广告牌、交通标志固定。

安装步骤

1. 定位放线：根据设计图纸标记埋板位置。

2. 钻孔：按锚栓规格钻孔，深度需满足有效锚固要求。

3. 安装锚栓：植入化学锚栓或机械锚栓，确保固化（化学锚栓需等待 24 小时）。

4. 固定埋板：将埋板对准孔位，套入锚栓并拧紧螺母至设计扭矩。

5. 二次连接：通过螺栓或焊接将被连接件固定于埋板。

选型指南

1. 负载需求：

• 轻型负载（≤50kN）：选 HB-100×100×8 或 M12 锚栓。

• 重型负载（>100kN）：选 HB-200×200×12 以上型号，搭配 M20 锚栓。

2. 环境条件：

• 高腐蚀环境：选 316 不锈钢材质。

• 高温环境：需确认锚栓与胶粘剂的耐温性能。

3. 基材特性：

• 开裂混凝土：优先扩孔型机械锚栓。

• 薄壁基材：选用化学锚栓避免膨胀应力。

结语
后置埋板作为结构连接的核心部件，凭借其定制化设计、高承载能力和可靠的防腐性能，成为建筑与工业领域不可或缺的锚固解决方案。规格参数覆盖多场景需求，确保工程安全与效率。

如需定制尺寸或技术支持，请联系我们的专业团队！
